QDX3-C4不锈钢电动蜗轮箱,电动阀门执行器是一款90°部分回转驱动装置，C5不锈钢电动球阀蜗轮箱,C6不锈钢电动球阀蜗轮箱,CF8蜗轮头适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有13个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该系列是与多回转阀门电动装置组合而成的一种部分回转型阀门电动驱动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

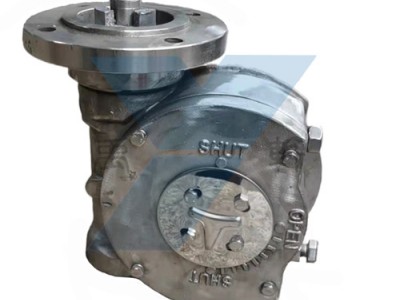

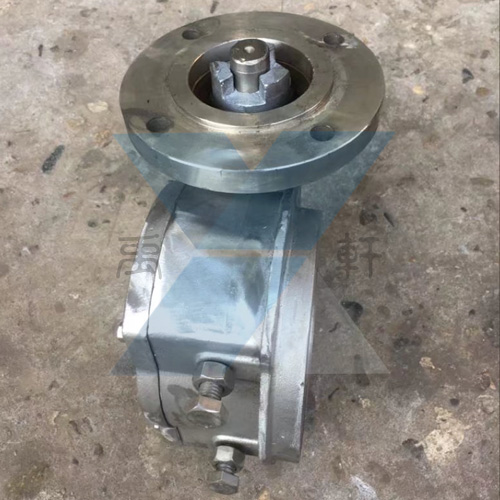

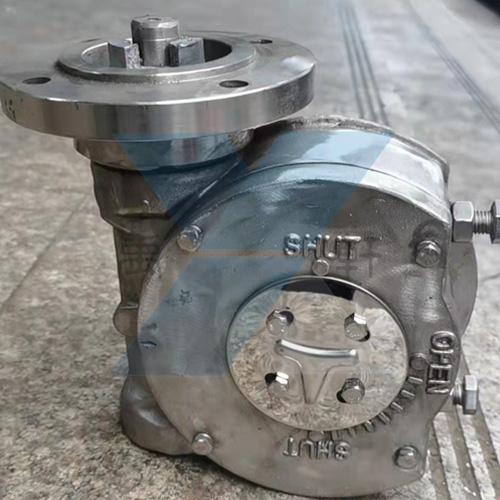

QDX3-C4不锈钢电动蜗轮箱实物图
|
|

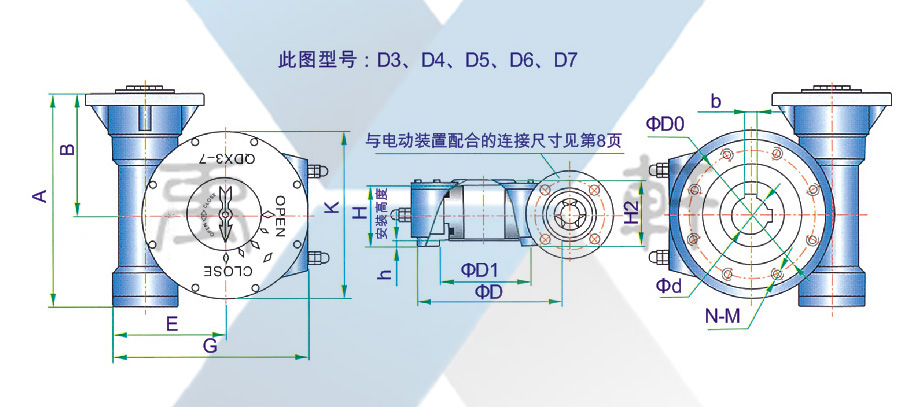

QDX3-C4不锈钢电动蜗轮箱结构尺寸：
QDX3-C4不锈钢电动蜗轮箱技术参数
型号ModeI
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
技术参数Technical-parameters
速比Ratio
41:1
48:1
55:1
50:1
55:1
57:1
65:1
63:1
67:1
81:1
83:1
82:1
限位调整Limit-adjustment
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
蝶阀Butterfly valve DN
125-150
200-250
300-350
400-450
450
500-600
700
800
900-1000
1100-1200
1400-1600
1600-1800
球阀Ball-valve DN
80
100
150
200
250
250-300
350
400
500
600
800
900
连接尺寸Connection-size
法兰外圆（D）
125
150
175
210
230
260
300
350
415
475
560
650
连接孔中心PCD（D0）
102
125
140
165
185
200
254
298
356
406
483
590
凹面Concave（D1）
70×4
85×4
100×4
130×5
150×5
160×5
200×5
230×5
260×5
300×8
370×8
490×8
孔数-螺栓Bolt（N-M）
4-M10
4-M12
4-M16
4-M16
4-M20
8-M16
8-M16
8-M20
12-M20
12-M20
12-M22
12-M22
标准轴孔Bore（d）
24
28
38
45
50
60
70
80
100
110
130
160
键宽 Key（b）×键高×条数NO.×90°
8×7×1
8×7×1
10×8×1
12×8×2
16×10×2
16×10×2
16×10×2
20×14×2
25×14×2
28×16×2
32×18×2
32×18×2
可选轴孔（d-limit）
22-26
28-36
32-40
38-48
50-55
50-60
55-70
70-90
80-100
90-120
110-150
110-150
安装高度Install-height（H）
65
80
75
95
95
110
120
130
160
185
190
190
外型尺寸Appearance-size
A
200
218
248
320
340
365
421
445
507
585
680
730
B
132
127
148
188
203
210
241
245
290
320
388
400
E
96
115
139
171
181
192
224
250
306
365
427
472
